Логический модуль Siemens LOGO! 24RCо

Логический модуль Siemens LOGO! 24RCо

Модуль Siemens LOGO! 24RCо, общие характеристики 6ED1052-2HB00-0BA6:

  • Питание: 24В;
  • Дискретные входы: 8;
  • Дискретные выходы: 4 (нормально разомкнутые реле);
  • Особенности памяти: 200 блоков;
  • Дополнительные возможности: расширение функционального потенциала модулями ввода/вывода.

Цена: от 3 486 руб.

Общее описание

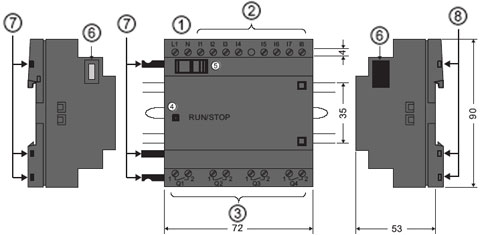

Устройство модуля LOGO!24RCо

  • 1 - источник питания
  • 2 - входы
  • 3 - выходы
  • 4 - Индикатор RUN/STOP
  • 5 - специальная защелка
  • 6 - интерфейс расширения
  • 7 - штифты механической кодировки
  • 8 – опции механического кодирования - гнёзда

Особенности схемы подключения и максимальной конфигурации LOGO!24RCо

Модуль Siemens LOGO! 24RC  поддерживает 24 цифровых входов, 8 аналоговых входов, а также 16 цифровых и 2 аналоговых выхода. Для достижения параметров, характерных для максимальной конфигурации, используют нижеприведенную методику:

  • Максимальная конфигурация с аналоговыми входами – 4входа (LOGO!12/24RC/RCo и LOGO!24/24o)

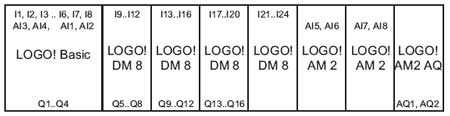

Максимальная конфигурация модулей LOGO!24RCo с аналоговыми входами

  • Максимальная конфигурация модулей LOGO! с аналоговыми входами (используется 2 входа (LOGO! 12/24 RC/RCo и LOGO !24/24o)

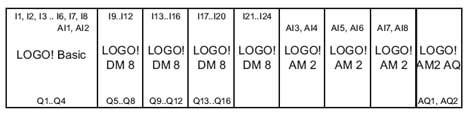

Максимальная конфигурация модулей LOGO! с аналоговыми входами

Специфика монтажа модуля LOGO!24RCo

Специфика монтажа модуля LOGO!230RC

Поэтапный монтаж на DIN-рейку:

1. На первом этапе осуществления монтажных работ следует навесить модуль на рейку;
2. Путем нажимания на нижнюю часть, срабатывает специальная защелка модуля, выполняется надежная его фиксация (защелка расположена на задней части прибора);
3. С правой стороны модуля находится крышка разъема, которую необходимо снять;
4. С правой стороны от LOGO!Basic помещается модуль на DIN-рейку;
5. Перемещаем модуль в левую сторону таким образом, чтобы последний контактировал с LOGO!Basic;
6. Посредством отвертки защелка отодвигается влево, после чего она должна занять крайнее левое положение.

Монтаж дополнительного оборудования выполняется путем поэтапного повторения всех пунктов, относящихся к монтажу цифрового модуля.

Поэтапный монтаж на стену:

Аккуратно переместите монтажные защелки наружу, как правило, они расположены на задней стенки устройства. Непосредственно монтаж модуля выполняется при помощи двух монтажных защелок и двух винтов ØM4 (момент затяжки 0,8-1,2Нм).

Технические характеристики LOGO!24RCo:

Блок питания:

Входное напряжение

24В перем./пост. ток

Допустимый диапазон

20,4...26,4В перем. ток
20,4...28,8В пост. ток

Допустимая частота сети

47...63Гц

Потребление тока

- 24В перем. ток

- 24В пост. ток



40...110мА

20...75мА

Буферизация исчезновения напряжения

тип.5 мс

Потери мощности

• 24 В перем. ток
• 24 В пост. ток



0,9...2,7Вт
0,4... 1,8Вт

Буферизация часов при 25°C

тип. 80час.

Точность часов реального времени

тип. ±2 с/день

Цифровые входы:

Количество

8, на выбор включение на P или на N

Потенциальная развязка

Нет

Входное напряжение L
• Сигнал 0
• Сигнал 1

< 5В перем./пост. ток
> 12В перем./пост. ток

Входной ток при
• сигнале 0
• сигнале 1

<1,0мА
>2,5мА

Время задержки при
• переходе с 0 на 1
• переходе с 1 на 0

тип. 1,5мс
тип. 15мс

Длина линии (неэкранированной)

100м

Цифровые выходы:

Количество

4

Тип выходов

Релейные выходы

Потенциальная развязка

да

Управление цифровым
входом

да

Длительный ток Ith

max 10A на реле

Нагрузка из ламп накаливания (25 000 циклов переключения)

1000Вт

Люминесцентные лампы с дросселем (25 000 циклов переключения)

10 x 58Вт

Люминесцентные лампы с обычной компенсацией (25000 циклов переключения)

1 x 58Вт

Люминесцентные лампы, некомпенсированные (25000 циклов переключения)

10 x 58Вт

Понижение номинала

нет; во всем диапазоне температур

Устойчивость к коротким замыканиям при cos = 1

Защита по питанию B16, 600A

Устойчивость к коротким замыканиям при cos от 0,5 до 0,7

Защита по питанию B16, 900A

Параллельное включение выходов для увеличения мощности

Не допускается

Защита выходного реле (если желательна)

max 16 A, характеристика B16

Частота включений:

Механическая

10Гц

Омическая/ламповая нагрузка

2Гц

Индуктивная нагрузка

0,5Гц
